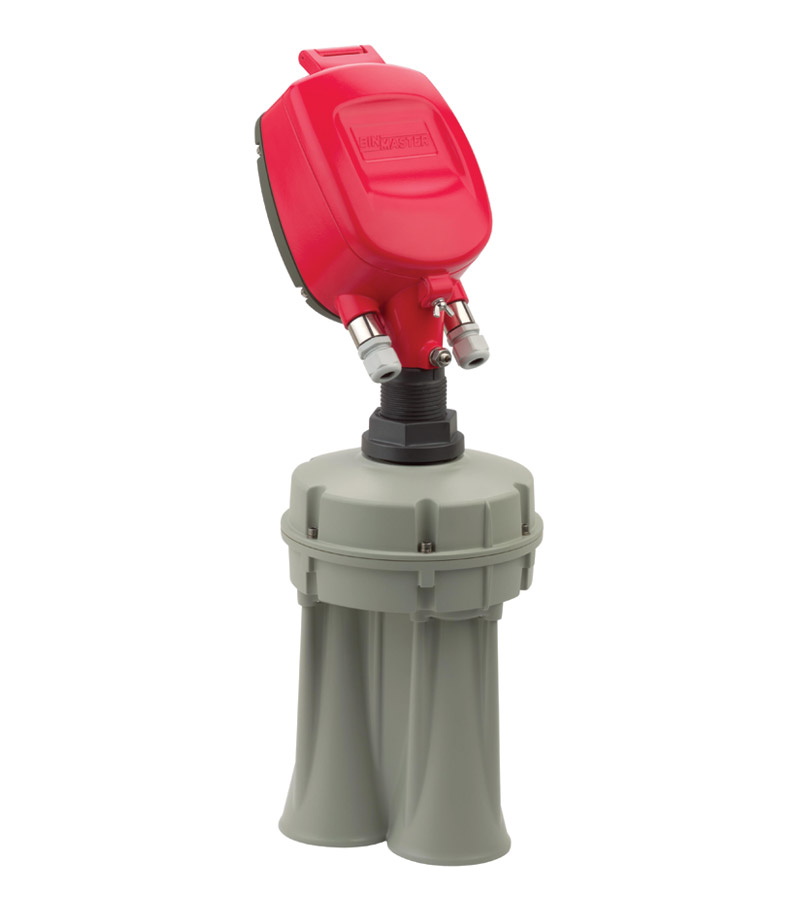

3DLevelScanner

Model: 3DLS S, M or MV

3DLevelScanner de BinMaster es el único sensor que mide puntos múltiples en la superficie de los materiales, proveyendo una medida continua sin contacto que funciona en material topográfico irregular. Esta tecnología avanzada a base de acústica, trabaja en polvos y sólidos a granel, contenidos en depósitos de basura, silos, cúpulas, bodegas, así como bunkers abiertos y pilas. Las capacidades únicas de mapeo en 3D entregan una representación visual del contenido dentro de contenedores, detectando conos revés o derecho así como acumulación en paredes laterales.

Video
Aplicaciones
Características
Especificaciones
Literatura
Accesorios
Video
3DLevelScanner Overview
3DLevelScanner Overview
3D Level Scanner Installation
3DLevelScanner: Installation
3D Level Scanner Introduction
3DLevelScanner: Introduction
3D Neck Extension Assembly
3DLevelScanner: Neck Extension Assembly
Aplicaciones
  • Apto para bolitas, granulados, polvos y la mayoría de sólidos a granel
  • Contenedores, tanques y silos donde la superficie del material tiene topografía irregular
  • Grano, semillas, alimentación y procesamiento de alimentos
  • Plantas de etanol, la bioenergía y la energía
  • Agregados y cemento
  • Metales y minería
  • Transformación química y la fabricación de plásticos
  • Pulpa de papel & bolitas de madera
Características
  • Medición continua y sin contacto
  • Mide polvos o superficies sólidas de materiales irregular
  • Detecta cono hacia arriba, cono abajo y acumulación en paredes
  • Proporciona distancias mínimas, máximas y medias
  • Se desempeña en niveles extremos de polvo
  • Calcula el volumen de alta precisión de contenedor
  • Comunicaciones incluyen 4-20/HART, Modbus RTU, TCP/IP y RS-485
  • Medición con un rango de hasta 200 pies
  • Auto-limpieza con un mantenimiento mínimo
Especificaciones

Aplicaciones Preferidas: Polvos y sólidos

Rango de Medición: 200 pies (61 metros)

Proceso de Temperaturas: -40° a +185 ° F (-40° a +85° C) estándar

Presión de Proceso: -0.2 – 3 bar (-2.9 a 14.5 psi)

Señal de Salida: 4 hilos 4-20 mA/HART/RS-485/Modbus

Frecuencia de Emisión: 3 kHz a 10kHz

Suministro de Voltaje: 20 a 32 VDC

Consumo de Energía: Máximo 1.5 W @ 24 VDC

Sitios de Riesgo: CFM Intrínsecamente Seguro Clase I, II, División I, Grupos C, D, E, F, G (US & Canadá)
